近段時間多次遇到105SL打印機開機走紙或者按FEED鍵步進電機就發出“咔咔”的異響，并且不走紙的故障，所以將這幾次遇到的故障做一下歸類描述。簡單寫一下檢測步驟。

檢測這樣的故障之前，建議將主皮帶取下，以免電機強烈震動損壞打印頭。

第一步：檢測電機與電源板的連接線與插座。如果插頭接觸不良或者有短路，會造成電機供電異常，從而電機產生故障。在檢修時就有一臺105SL機器，電機與電源板的連接線的插頭燒黑，應該是短路電弧造成，開機走紙時電機就發出“咔咔”的異響，紙

張也走不動。將插頭剪掉，更換。接上重新開機，走紙正常。

第二步：檢查打印機主板與電源板的連接排線與插座。一個方面，如果連接排線里面有某一根或者幾根線接觸不良，就會導致主板供電異常，有可能會影響主板控制電機異常。在檢修時有一臺105SL機器，插主板端的連接排線里有一根線接觸不良，如

下圖

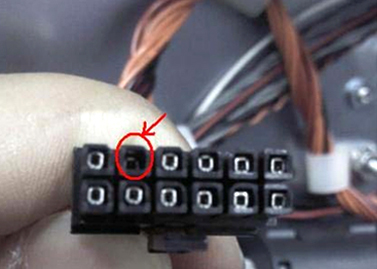

圖中紅色圈的接頭松動內陷，當將該插頭接上主板的插座后，開機走紙時電機就發出“咔咔”的異響，紙張也走不動。重新將插頭處理之后，接上主板，開機正常。

另一方面，檢測主板和電源板上的連接排線插座。曾經遇到有一臺105SL機器，可能是用戶不慎倒下一些腐蝕性的清潔液在機器上，流進機器內部。檢修時，發現電源板端的連接排線和插座都被腐蝕氧化，拔出排線，排線里面多個接觸端子斷掉，

也看見插座的焊盤也有幾處被氧化斷路。剪掉插頭，更換，電源板的插座也更換，并且進行必要的一些跳線。重新開機，機器正常。

第三步：檢測電源板。目測電源板如果無異常，更換電源板進行測試，如果更換電源板測試，機器正常，說明問題在電源板上。檢修時也發現一臺105SL機器電源板的電機驅動芯片燒掉，導致電機異常。

第四步：檢測主板。更換主板進行測試。但在以往的檢修中沒有碰到過由于主板原因?qū)е码姍C(jī)異響不走紙的情況。所以這方面的原因幾率很小。

第五步：檢測步進電機。初步要檢測步進電機是否松動，可以用手搖動電機的齒輪，從而判斷電機是否松動；同時也用手轉動齒輪，感覺齒輪轉動是否正常。如果電機沒有松動，前面幾步也都檢測了，那就只能替換電機進行測試。因?yàn)楦鼡Q電機，

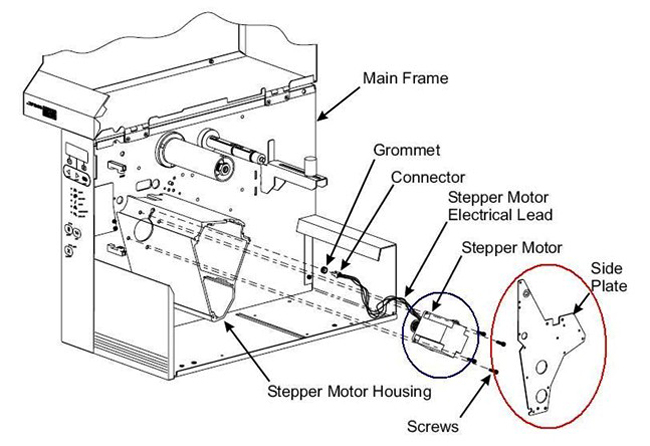

需要拆掉打印頭模組下步進電機外殼的側面金屬擋板（下圖中紅色圈部件）。更換電機（下圖中藍色圈部件）之后，打印頭平衡需要重新調節。

工序比較多也復雜，所以留為最后一步。（新版的Xi4系列和105SLPlus有預留安裝電機的小窗口，只需要拆開側面金屬擋板上的小擋板，即可拆卸電機，方便很多。）

如果電機的固定螺絲松動，重新固定，然后在測試。如果電機沒有松動，就更換電機進行測試。正常的電機聲音小，轉動流暢。

以上是檢修105SL打印機步進電機異響不走紙故障總結出來的幾個經驗。同樣的故障，造成的原因也有多方面。在檢修設備時是需要多方面考慮原因，同時也由簡單到復雜進行檢測排除。

如果該問題仍未解決，請撥打兆麟電子技術部電話：023-68604387
